Cách đọc thước kẹp panme chuẩn, cách kiểm tra và hướng dẫn đo chi tiết

04 Nov 2025

Trong các công việc yêu cầu độ chính xác cao như cơ khí chế tạo, gia công CNC hay kiểm tra dung sai, thước kẹp panme (Micrometer) là “chuẩn mực vàng” để đo các chi tiết có kích thước nhỏ với sai số cực thấp. Để khai thác đúng hiệu suất của dụng cụ này, việc nắm rõ cấu tạo, nguyên lý và đặc biệt là cách đọc thước kẹp panme là điều không thể bỏ qua.

1. Cấu tạo, nguyên lý và cách đọc thước kẹp panme

Thước kẹp panme (Micrometer) là một trong những dụng cụ đo lường cơ khí quan trọng nhất trong các ngành đòi hỏi độ chính xác cao như chế tạo máy, gia công CNC hay kiểm tra dung sai kỹ thuật. Panme được thiết kế chuyên dụng để đo các kích thước nhỏ như đường kính ngoài, đường kính trong hoặc độ dày chi tiết với độ phân giải đạt tới 0.01mm, vượt trội hơn nhiều so với thước cặp thông thường. Nhờ khả năng đo chính xác và ổn định, panme trở thành công cụ không thể thiếu trong các khâu kiểm tra chất lượng và kiểm soát kích thước sản phẩm.

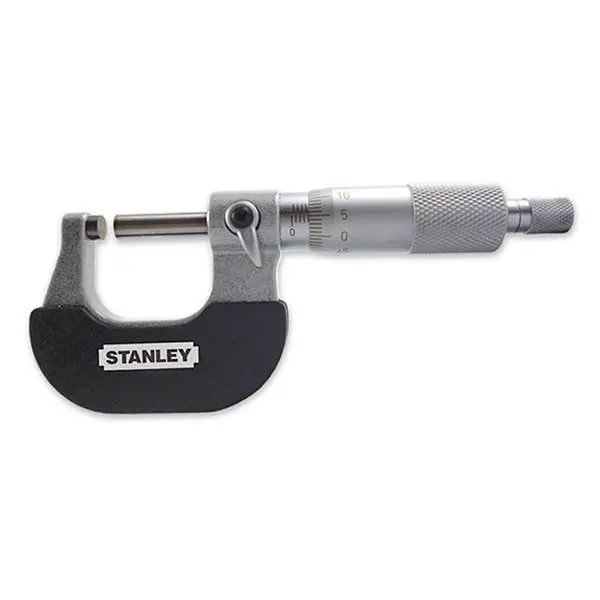

Một thước panme cơ khí tiêu chuẩn bao gồm các bộ phận:

Mỏ đo tĩnh (Anvil): Điểm tỳ cố định.
Mỏ đo động (Spindle): Tịnh tiến nhờ cơ cấu vít để tiếp xúc vật cần đo.
Thân thước (Frame): Khung chữ C cứng vững giúp giữ ổn định toàn bộ cấu trúc.
Thang đo chính (Sleeve/Main Scale): Thể hiện giá trị milimet hoặc inch – cung cấp phần nguyên.
Thang đo phụ (Thimble Scale / Du xích): Chia thành 50 hoặc 100 vạch – thể hiện phần thập phân.
Ống vặn (Thimble): Bộ phận xoay để điều khiển chuyển động vít micromet.
Vít hãm (Lock Nut): Khóa mỏ đo, giữ cố định giá trị khi đọc.
Núm vặn cóc (Ratchet Stop): Đảm bảo lực kẹp đồng nhất, hạn chế sai số lực.

Các bộ phận này phối hợp tạo nên độ ổn định cao khi đo vật có kích thước nhỏ, giúp panme đạt độ phân giải mà thước cặp khó đạt được.

1.1 Nguyên lý hoạt động – cơ chế vít micromet

Panme hoạt động dựa trên chuyển động xoay – tịnh tiến của vít micromet:

Một vòng xoay hoàn chỉnh của ống vặn di chuyển spindle một quãng 0.5mm (bước ren tiêu chuẩn).
Thang phụ được chia thành 50 vạch, tương ứng mỗi vạch = 0.01mm.

Công thức độ chia nhỏ nhất:

Độ chia nhỏ nhất= 0.5 /50 =0.01 mm

Đây là lý do panme cho độ chính xác vượt trội trong đo lường cơ khí.

1.2 Cách đọc thước kẹp panme

Giá trị đo = Thang chính (phần nguyên) + Thang phụ (phần lẻ)

Cách đọc thang chính (Main Scale):

Xác định giá trị mm lớn nhất hiển thị tại đường chuẩn.
Nếu vạch 0.5mm nằm ngay dưới đường chuẩn, cộng thêm 0.5mm.

Cách đọc thang phụ (Thimble Scale / Du xích):

Tìm vạch trên ống vặn trùng với đường chuẩn.
Nhân số vạch đó với giá trị 0.01mm.

Ví dụ minh họa

Thang chính: thấy 55mm + 0.5mm → 55.50mm
Thang phụ: vạch 45 trùng đường chuẩn → 45 × 0.01 = 0.45mm

Kết quả cuối cùng = 55.50 + 0.45 = 55.95 mm

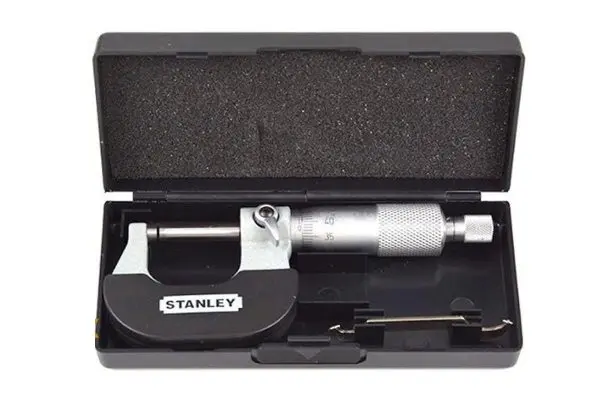

2. Cách kiểm tra panme trước khi đo

Trước khi tiến hành đo, người dùng cần kiểm tra kỹ tình trạng của panme để đảm bảo thước đang ở trạng thái tốt nhất. Việc kiểm tra đầu tiên là kiểm tra vạch 0. Người dùng cần đóng hoàn toàn mỏ đo bằng cách xoay núm cóc để lực tiếp xúc đạt chuẩn, sau đó quan sát xem vạch 0 của thang phụ có trùng khít với đường chuẩn trên thang chính hay không. Nếu hai vạch không trùng, thước đã bị sai số 0 và cần được hiệu chỉnh hoặc bù trừ khi đo.

Tiếp theo, người dùng nên đánh giá tổng thể tình trạng thước. Mỏ đo phải phẳng, không bị mẻ hoặc mòn vì điều này có thể làm sai lệch bề mặt tiếp xúc. Ống vặn và ren micromet cần di chuyển mượt mà, không rơ và không bị kẹt để đảm bảo quá trình đo diễn ra trơn tru. Việc vệ sinh bụi kim loại, dầu mỡ và các tạp chất khác cũng rất quan trọng, bởi chỉ một hạt bụi nhỏ cũng có thể làm tăng sai số đo lên nhiều lần. Ngoài ra, panme và vật đo cần có nhiệt độ môi trường tương đồng để tránh sai số nhiệt học làm thay đổi kích thước vật.

Xem thêm: Thước cuộn Stanley (thước dây Stanley) chính hãng giá tốt 2025

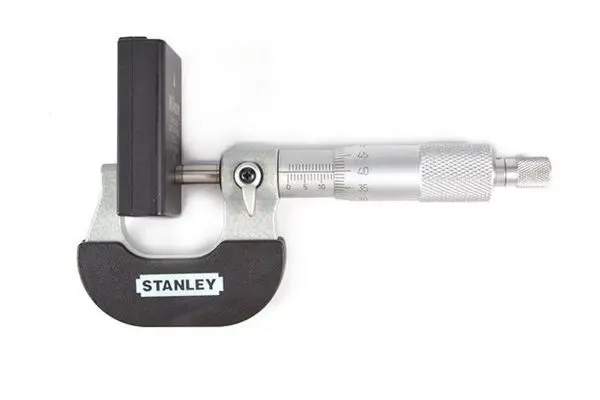

3. Hướng dẫn đo bằng thước kẹp panme đúng chuẩn

Để đo đúng kỹ thuật, người dùng cần tuân thủ từng bước theo quy trình chuẩn. Đầu tiên, người dùng phải vệ sinh sạch cả panme và vật cần đo để loại bỏ hoàn toàn bụi bẩn và dầu mỡ. Sau đó, vật đo cần được đặt nhẹ nhàng vào giữa hai mỏ đo. Việc đặt đúng vị trí rất quan trọng, bởi nếu vật đo lệch trục so với mỏ đo, kết quả sẽ bị ảnh hưởng bởi sai số góc hoặc sai số lệch tâm.

Khi mỏ đo động tiếp xúc với vật, người dùng nên sử dụng núm cóc (Ratchet Stop) để tạo lực kẹp chuẩn xác. Khi nghe tiếng “tách” 2–3 lần, lực ép đã đạt mức an toàn và đồng đều. Việc áp lực quá mạnh có thể làm biến dạng vật đo hoặc làm tăng ma sát khiến kết quả không chính xác. Ngay sau khi có lực chuẩn, người dùng cần khóa vít hãm (Lock Nut) để cố định trục đo, tránh sai số trong lúc đọc giá trị.

Cuối cùng, người dùng đọc trị số theo đúng phương pháp đã trình bày ở phần trên. Góc nhìn phải thẳng vuông góc với mặt thước để tránh sai số thị sai – loại sai số xảy ra khi mắt nhìn lệch khiến vạch chia dường như bị lệch vị trí thật. Khi cần độ chính xác cao, người dùng nên đo lặp lại nhiều lần và lấy giá trị trung bình để đảm bảo độ tin cậy.

Trong thực tế, một số mẹo nhỏ có thể giúp nâng cao độ chính xác khi sử dụng panme. Người dùng có thể đặt panme lên đế cố định khi đo các chi tiết nhỏ để giảm rung tay. Ngoài ra, việc hiệu chuẩn panme định kỳ tại các trung tâm đo lường cũng là bước bắt buộc để duy trì độ chính xác lâu dài cho dụng cụ.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và nắm vững kỹ thuật đọc thước kẹp panme sẽ giúp người dùng chủ động kiểm soát độ chính xác trong quá trình đo lường cơ khí. Thước panme không chỉ là một dụng cụ hỗ trợ, mà còn là yếu tố quyết định đến chất lượng gia công và độ tin cậy của mỗi chi tiết kỹ thuật. Khi người dùng thực hiện đúng quy trình kiểm tra, thao tác đo chính xác và duy trì thước ở tình trạng tốt, panme sẽ phát huy trọn vẹn khả năng đo với sai số cực thấp. Đây chính là nền tảng quan trọng để đảm bảo sản phẩm đạt chuẩn dung sai, ổn định kích thước và đáp ứng yêu cầu chất lượng trong sản xuất.

Nếu doanh nghiệp hoặc kỹ thuật viên cần một dụng cụ đo lường có độ chính xác cao, thước kẹp panme từ các thương hiệu uy tín như Stanley luôn là lựa chọn đáng tin cậy. Dòng sản phẩm panme của Stanley được sản xuất theo tiêu chuẩn nghiêm ngặt, đảm bảo độ bền, độ ổn định và độ lặp lại trong mọi điều kiện làm việc. Người dùng có thể tìm hiểu thêm các mẫu panme đang được phân phối chính hãng tại Stanleyblackanddecker.com.vn để lựa chọn dụng cụ phù hợp với nhu cầu đo lường của mình.
